UL規格とは
UL規格とは
ＵＬ９４ ＨＢ規格

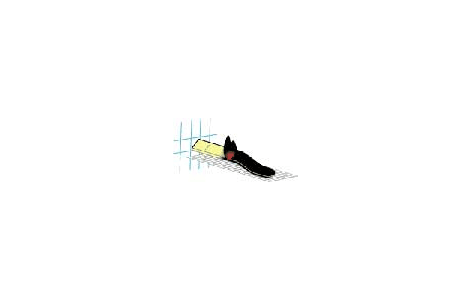

短冊状の試験片を水平に置いて燃焼させ、その燃焼が進む速度で合否判定するものです。試験片の厚みに応じて、40mm／分と75mm／分の2種類の基準があります。
接炎
ＨＢ
ＵＬ９４ Ｖ-０，Ｖ-１，Ｖ-２規格

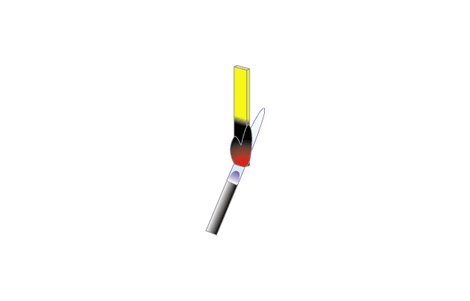

V-0,V-1,V-2ともに試験方法は共通です。5本の試験片を用いて判定します。図のように垂直に支持した短冊状の試験片の下端にバーナー炎をあてて10秒間保ち、その後バーナー炎を試験片から離します。 炎が消えれば直ちにバーナー炎を更に10秒間あてたのちバーナー炎を離します。 V-0,V-1,V-2の判定は、1回目と2回目の接炎終了後の有炎燃焼持続時間、2回目の接炎終了後の有炎燃焼持続時間及び無炎燃焼持続時間の合計、5本の試験片の有炎燃焼時間の合計、並びに燃焼滴下物（ドリップ）の有無で判定します。 1回目，2回目ともにV-0は10秒以内、V-1とV-2は30秒以内に有炎燃焼を終えること。更に2回目の有炎燃焼持続時間と無炎燃焼時間の合計が、 V-0は30秒以内、V-1とV-2は60秒以内で消えることとなっています。更に5本の試験片の有炎燃焼時間の合計が、V-0は50秒以内、V-1とV-2は250秒以内 となっています。また、 燃焼落下物はV-2のみに許容されています。なお、すべての試験片は燃え尽きてはいけません。
接炎
V-O
V-1
V-2
ＵＬ９４ ５ＶＡ，５ＶＢ規格
５ＶＡと５ＶＢは、V-0,V-1,V-2試験のバーナー炎よりおよそ10倍大きい燃焼エネルギーのバーナー炎を使用して判定する
最高部類の燃焼性クラスです。５ＶＡと５ＶＢの試験方法は同じであり、Bar(短冊状試験片）試験とPlaque（板状試験片）試験の両方で判定します。Bar(短冊状試験片）試験による難燃性能基準は同じですが、Plaque（板状試験片）試験での穴開きに関する判定で、
５ＶＡ：開口なきこと、
５ＶＢ：開口があっても良い
と判定されます。５ＶＡと５ＶＢを総称して５Ｖと呼ぶことがありますが、実際の電気製品で５Ｖを要求される用途としては、大型の装置や据え付け装置があります。これらの装置に対しては５ＶＡの燃焼性能が基本的に要求されますが、５ＶＢは、そのうちの一部の用途（事務機器、情報処理装置など）に限定して適用されています。

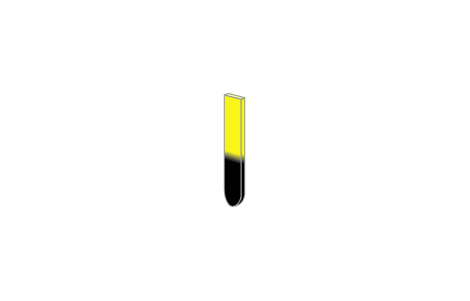

1) Bar Test
５ＶＢ

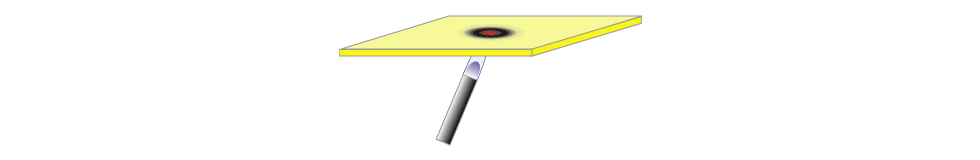

2) Plaque Test
Bar Test の試験で合格したものに適用
５ＶＡ（開口なし）
